Los días 27/07 y 03/08 procedimos a armar un cable de red cruzado y uno directo y una roseta cruzada y otra directa, perteneciente al taller de redes.
¿Qué es un cable de red?
Cable de conexión también llamado cable de red, se usa en redes de computadoras o sistemas informáticos o electrónicos para conectar un dispositivo electrónico con otro e intercambiar información entre dichos dispositivos. Está compuesto por cobre y cubierto de plástico

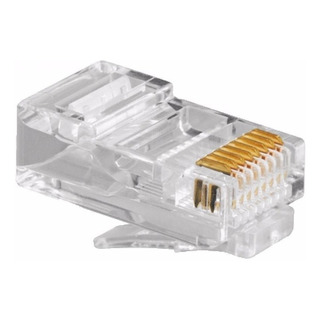

La ficha del cable de red:

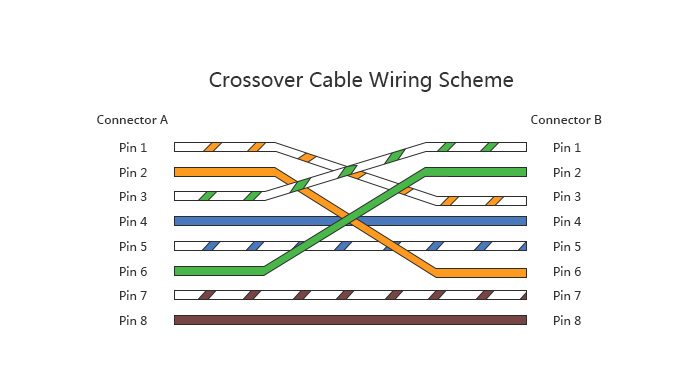

Conexión cruzada
Un cable cruzado se utiliza para conectar dos dispositivos del mismo tipo, como por ejemplo un PC a una PC o un switch a otro switch. Los pasos para armar dicho cable son:
- Pelar el cable con cuidado. El primer paso consiste en pelar unos 3 cm. aprox
- Separar los cables y estirarlos. ...
- Ordenar los cables (como muestra la siguiente imagen)
- Cortarlos e introducirlos con cuidado en la clavija RJ-45. ...
- Fijar con la crimpadora. ...
- Repetir con el otro extremo y comprobar.
Conexión Directa

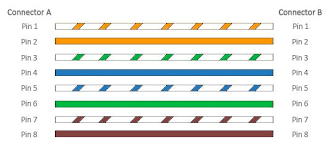

El cable directo de red sirve para conectar dispositivos desiguales, como un computador con un hub o switch. En este caso, ambos extremos del cable deben tener la misma distribución. Los pasos para armarlo son los mismos del cruzado pero con la siguiente norma
¿Qué es una roseta?
La roseta RJ45 de pared es compatible con el conector RJ45 y se ocupa para crear instalaciones de red de comunicaciones dentro de los edificios o empresas dado que estas cuentan con una gran cantidad de equipos que requieren una conexión de red local, es necesario crear diversos puntos de conexión y aqui es donde se utiliza la roseta
¿Qué es una crimpadora?
La crimpadora es una herramienta que sirve para conectorizar un conector tipo RJ45, RJ11 o RJ12, tanto normal como blindado al cable de datos. La manera de usarla es de una forma sencilla, tan solo hay que meter el conector con el cable de datos dentro en la crimpadora y apretar hasta que este se quede fijado al cable.
